Описание

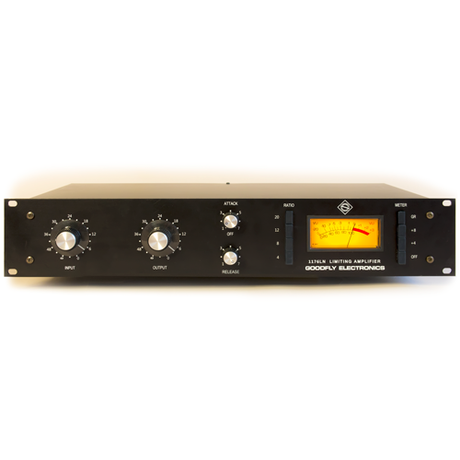

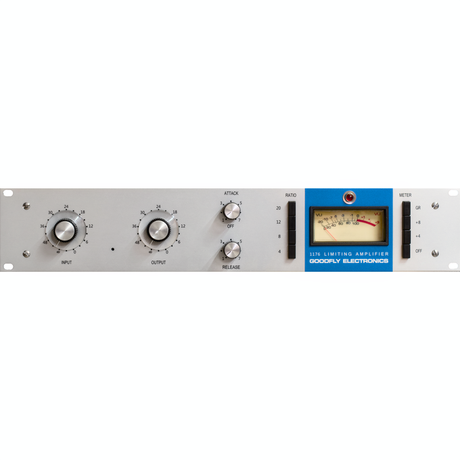

Компрессор 1176 был впервые представлен в 1968 году, создан Биллом Патнэмом.
1176 использует полевой транзистор (FET) в качестве делителя напряжения для выполнения задачи сжатия в сочетании с трансформаторами ввода-вывода и усилителем линейного уровня. 1176 стал «true peak limiter» с очень быстрой атакой до 20 микросекунд и большим усилением для компрессора — до 45 дБ.
Компрессор 1176 пережил множество ревизий и изменений (Rev.A/AB/B/C/D/E/F/G/H). На данный момент мы предлагаем нашу версию ревизии А, F, а так же ревизию G


Ревизия A - в ней используется входной трансформатор с сопротивлением 600 Ом , аттенюатор T-pad для понижения входного напряжения, FET транзистор, действующий как переменный резистор напряжения для управления усилением, за которым следует биполярный транзистор в качестве предусилителя. Схема выходного усилителя на транзисторе 2N3053, работающим в классе A. Выходной согласующий трансформатор на 600 Ом, с разделенной вторичной обмоткой, и обмоткой для отрицательной обратной связи с конечной выходной цепью линии и отдельной обмоткой эмиттера.


Ревизия F - в ней также используется входной трансформатор на 600 Ом, но для неё разработали новый предусилитель, модель 1109, и это стало основой для изменения выходного усилителя с конструкции класса A (модель 1108) на двухтактную конфигурацию класса A/B (1109), обеспечивающую больший выходной ток. Выходной трансформатор класса-A был заменен трансформатором класса A/B, обеспечивающим усиление 12 дБ.


Ревизия G - полностью повторяет схему ревизии F, за исключением одного изменения, входной трансформатор был удален и заменен каскадом дифференциального входного операционного усилителя. За счёт данной замены, усилительная часть схемы компрессора вносит меньший гармонический окрас
